关于圆顶阀产品比较全面的介绍和总结

作者:本站 来源:本站 日期:2022/12/27 9:31:48 人气:62

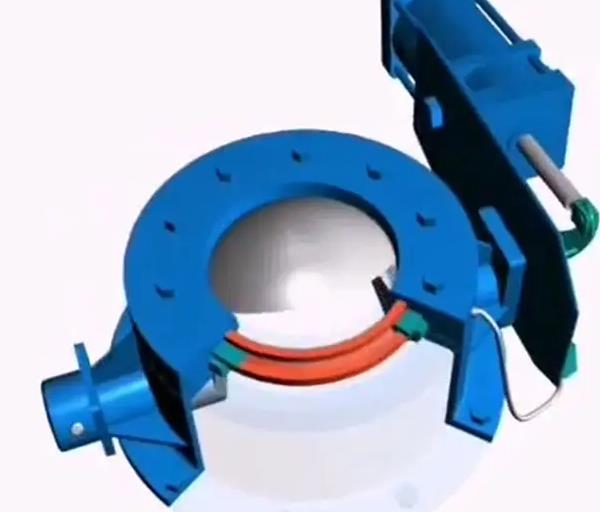

圆顶阀是用于物料输送专业的阀门。一:分类:1:按公称尺寸分为:DN50、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500。

2:按气缸分类:分为直行程驱动、扇型驱动和角型驱动。

3:按用途:分为入料阀、排气阀、排堵阀和出口阀。

4:按结构:分为有密封和无密封。

5:按工作温度:分为常温(小于180℃)、200-300℃;301-350℃;351-450℃。

四:工作步骤:(以入料圆顶阀为例,直行程气缸)

1:在正常状态下,入口圆顶阀关闭并密封。

2:当控制该阀的电磁阀得电后,打开圆顶阀的气路被接通,气流进入气缸的前侧,气缸活塞向气缸后端移动;气缸后端的气被排除从快排阀进入大气,圆顶在转臂的带动下,向打开方向转动。

3:在圆顶转动过程中,被转臂调整螺栓压下的限位开关的触头,逐渐伸长。当伸长的长度满足限位开关内部气路连接转换长度时,密封圈的压缩空气被排入大气,密封圈内也没有压力。在打开的过程中,密封圈自然收缩,不会与圆顶之间有磨擦。

6mm行程的这个过程,密封圈内的气被全部放掉。

4:在活塞移动到气钢底部时,圆顶阀被完全打开。

5:当电磁阀失去电时,圆顶阀关闭的气路被接通。

6:空气将进入气钢后端,推动活塞向前运动,转臂带动圆顶旋转、关闭。

7:被转臂调整螺栓压下的限位开关的触头长度逐渐缩短。当缩短的长度满足限位开关内部气路连接的转换长度时,压缩空气进入密封圈内并被接到压力开关的进气口;压力达到一定压力后,压力开关被接通,信号将被反馈到柜内。

二:设计特点

1:在关闭位置时,金属的圆顶和柔性材质的密封圈之间为面接触,密封效果可靠。

2:在打开时,在物流的通道上没有阻碍;保证物流畅通。

3:在打开时,圆顶被布置在顶板后面、密封面在里面,保证了圆顶不受到磨损。

4:快速冲气密封和快速排气,保证了圆顶阀密封圈在工作中,不受到过多的磨损。

5:在圆顶和球顶之间合理的装配间隙,也保证了圆顶阀在工作中球顶和密封圈不受到磨损。

6:转动部位设计为轴瓦,保证了该部位的工作质量和寿命。


三:使用注意事项

1;仪用空气的要求:

压力不小于0.60Mpa;压力露点温度 :-20 0C ,含油量< 5ppm。

2:圆顶阀密封压力信号必须是真实的;圆顶阀的密封压力应比输送压力高0.2MPa。

3:无密封信号反馈时,不允许在程序和线路上强制和短接该信号,必须进行实际的解决。

4:用来润滑轴承的圆顶阀油嘴需要每2周注油一次。用润滑气缸的油雾器中需要随时添加。

A:轴承处的可选油料:

Shell(壳牌) 公司  Malleus JB1或 Mobil公司  SHC1500。

并选用高压黄油枪(大于3.0Mpa)和莲花瓣式的油嘴。

*油枪:SATA(世达) 97202#、97203#

B:油雾器中的油料可选:

Shell(壳牌)  公司   Tellus 37      等级 37

 Moibl(美孚)  公司   DTE Oil.Light    等级 32

  BP       公司   HLP32       等级 32

5:避免划伤密封圈,在物料中不允许有锋利的金属杂质。

6:更换密封圈后,需要重新检测圆顶和密封圈之间的间隙。在0.5-0.8mm之间为*佳。

7:安装在不同位置、起不同作用的圆顶阀,其“打开”和“关闭”的动作是电磁阀线圈得到不同的“得电”或“失电”控制命令实现的。
